Interrupteur à levier TOSUNLUX 1021 ON-OFF

Série · Interrupteur à levier

Interrupteurs à levier 15 A

Name: Interrupteurs à levier 15 A
Brand: TOSUNLUX

1021 · 1122 · 1221 · 1321 · 1322

15 A · 250 V AC · IEC 61058-1

Interrupteurs à levier métallique TOSUNLUX (Tosun) à bornes à vis, marqués 15 A 250 V AC : fonctions ON-OFF, ON-ON et ON-OFF-ON, en deux tailles de corps.

IEC 61058-1

15 ACourant

250 V ACTension

3Fonctions

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

5 références

Référence	Fonction	Marquage du produit	Corps (L × l × H)
1021	ON-OFF	15 A · 250 V AC	29 × 16 × 26 mm
1122	ON-OFF-ON	—	29 × 16 × 26 mm
1221	ON-OFF	15 A · 250 V AC	33 × 19,5 × 29 mm
1321	ON-ON	15 A · 250 V AC	33 × 19,5 × 29 mm

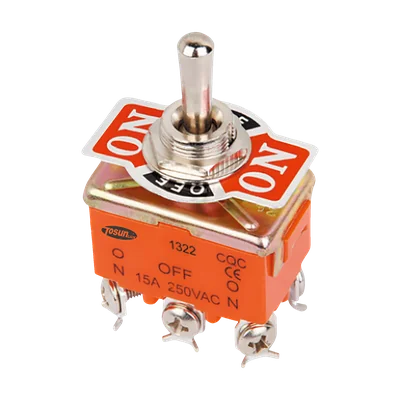

1322	ON-OFF-ON	15 A · 250 V AC	33 × 19,5 × 29 mm

Caractéristiques techniques

Électrique
Type	Interrupteur à levier métallique
Courant	15 A
Tension	250 V AC
Tension assignée d'isolement Ui	250 V 1
Catégorie d'emploi	15 A résistif sous 250 V AC 2
Fonctions	ON-OFF · ON-ON · ON-OFF-ON
Raccordement	Bornes à vis

Mécanique
Corps 1021 · 1122	29 × 16 × 26 mm
Corps 1221 · 1321 · 1322	33 × 19,5 × 29 mm
Levier / canon fileté	18 mm / 12 mm
Encombrement et fixation	Canon fileté M12 · perçage Ø 12,2 mm 1
Endurance mécanique / électrique	10 000 manœuvres 1

Environnement
Degré de protection	IP40 1

Conformité
Marquages lus sur le produit	CE · CQC (1221, 1321, 1322)
Norme produit	IEC 61058-1 3

Documentation

TypeLangueFormat
Fiche technique Interrupteurs à levier 15 A FR PDF · 362 ko Télécharger
Fiche technique مفاتيح بذراع 15 أمبير AR PDF · 299 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
