Série · Bouton-poussoir Ø 22 · PB2

Boutons-poussoirs Ø 22 métalliques PB2

Name: Boutons-poussoirs Ø 22 métalliques PB2
Brand: TOSUNLUX

PB2-BA · PB2-BW lumineux · PB2-BS arrêt d'urgence · double touche

Ø 22 mm · NO · NC · IEC 60947-5-1

Boutons-poussoirs TOSUNLUX (Tosun) série PB2 pour perçage Ø 22 mm, à collerette métallique chromée. Unités complètes avec bloc de contact à bornes à vis-étrier : têtes affleurantes, versions lumineuses à LED, arrêt d'urgence coup de poing Ø 40 et double touche avec voyant.

IEC 60947-5-1

Ø 22 mmPerçage

10 ACourant

400 V~Tension

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

7 références

Référence	Tête	Action	Couleur	Contact	Éclairage

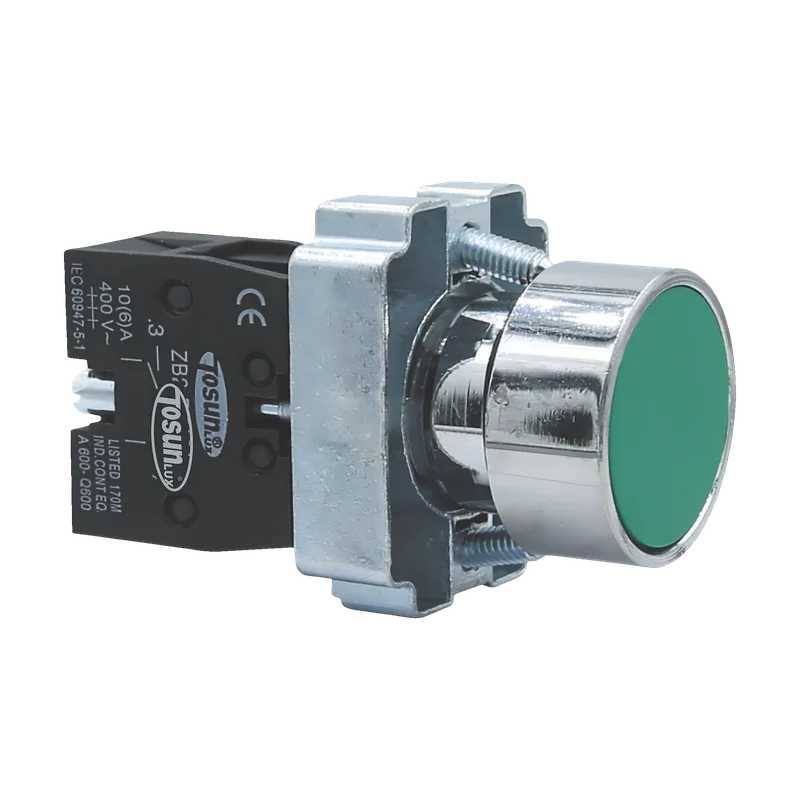

PB2-BA31	Affleurante	À impulsion	Vert	NO	—

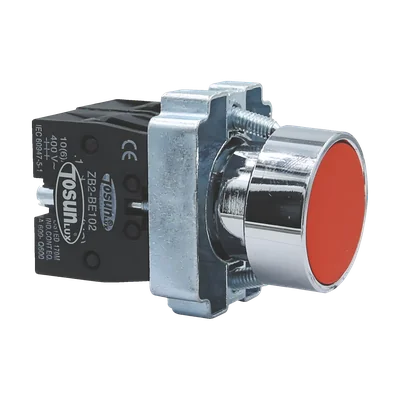

PB2-BA42	Affleurante	À impulsion	Rouge	NC	—
PB2-BA21	Affleurante	À impulsion	Noir	NO	—
PB2-BW3361	Affleurante lumineuse	À impulsion	Vert	NO	LED · alimentation directe 220 – 240 V
PB2-BW3462	Affleurante lumineuse	À impulsion	Rouge	NC	LED · alimentation directe 220 – 240 V
PB2-BS542	Coup de poing Ø 40	Arrêt d'urgence · tourner pour déverrouiller	Rouge	NC	—
PB2-BW8465	Double touche : 1 affleurante + 1 dépassante	À impulsion	Vert + rouge · voyant jaune	NO + NC	Voyant central · alimentation directe

Double touche XB2-BW8465 : modèle TOSUNLUX PB2-BW8465.

Aussi recherché sous : XB2-BW8465 · PB2 · XB2 · BA31 · BA42 · BA21 · BW3361 · BW3462 · BS542 · BW8465 · XB2-BW8465

Caractéristiques techniques

Électrique
Type	Bouton-poussoir à collerette métallique chromée
Composition	Unité complète : tête, embase et bloc de contact
Tension assignée d'isolement Ui	600 V 1
Catégorie d'emploi	AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 250 V 2
Contacts	NO, NC ou NO + NC selon la référence
Bloc de contact	ZB2-BE101 (NO) · ZB2-BE102 (NC)
Courant assigné	10 (6) A
Tension assignée	400 V~
Raccordement	Bornes à vis-étrier imperdables

Mécanique
Perçage	Ø 22 mm
Endurance mécanique / électrique	1 × 10⁶ / 1 × 10⁵ manœuvres 1

Environnement
Indice de protection PB2-BW8465	IP40

Conformité
Norme	IEC 60947-5-1

Documentation

TypeLangueFormat
Fiche technique Boutons-poussoirs Ø 22 métalliques PB2 FR PDF · 406 ko Télécharger
Fiche technique أزرار ضغط معدنية Ø 22 — PB2 AR PDF · 326 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
