Série · Commutateur Ø 22 · PB2

Commutateurs à manette & à clé Ø 22 PB2

Name: Commutateurs à manette & à clé Ø 22 PB2
Brand: TOSUNLUX

PB2-BD manette · PB2-BG à clé · PB2-BK lumineux

2 et 3 positions · IEC 60947-5-1

Commutateurs de sélection TOSUNLUX (Tosun) série PB2 pour perçage Ø 22 mm, collerette métallique chromée : manette standard 2 ou 3 positions (fixes ou à rappel), serrure à clé et manette lumineuse à LED. Unités complètes avec blocs de contact à vis-étrier.

IEC 60947-5-1

Ø 22 mmPerçage

2 / 3Positions

10 ACourant

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

8 références

Référence	Commande	Positions	Couleur	Contact	Éclairage
PB2-BD21	Manette standard	2 positions fixes	—	NO	—
PB2-BD33	Manette standard	3 positions fixes	—	NO + NO	—
PB2-BD41	Manette standard	2 positions · à rappel	—	NO	—
PB2-BD53	Manette standard	3 positions · rappel au centre	—	NO + NO	—

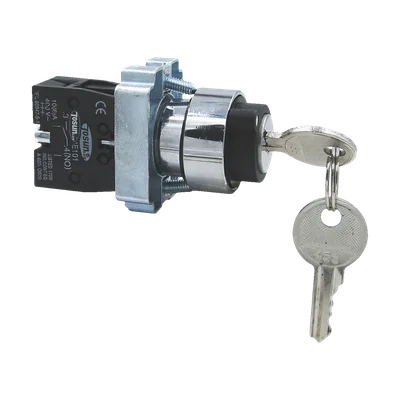

PB2-BG21	Serrure à clé	2 positions fixes	—	NO	—
PB2-BK2365	Manette lumineuse	2 positions fixes	Vert	NO + NC	LED · alimentation directe
PB2-BK2465	Manette lumineuse	2 positions fixes	Rouge	NO + NC	LED · alimentation directe
PB2-BK2565	Manette lumineuse	2 positions fixes	Jaune	NO + NC	LED · alimentation directe

Aussi recherché sous : PB2 · BD21 · BD33 · BD41 · BD53 · BG21 · BK2365 · BK2465 · BK2565

Caractéristiques techniques

Électrique
Type	Commutateur de sélection à collerette métallique chromée
Composition	Unité complète : tête, embase et bloc(s) de contact
Tension assignée d'isolement Ui	600 V 1
Catégorie d'emploi	AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 250 V 2
Commande	Manette standard · serrure à clé · manette lumineuse
Positions	2 ou 3 · fixes ou à rappel selon la référence
Bloc de contact	ZB2-BE101 (NO) · ZB2-BE102 (NC)
Courant assigné	10 (6) A
Tension assignée	400 V~
Raccordement	Bornes à vis-étrier imperdables

Mécanique
Perçage	Ø 22 mm
Endurance mécanique / électrique	3 × 10⁵ / 1 × 10⁵ manœuvres 1

Environnement
Degré de protection	IP65 face avant 1

Conformité
Norme	IEC 60947-5-1
