Série · Relais temporisé · TRT8

Relais temporisés modulaires TRT8

Name: Relais temporisés modulaires TRT8
Brand: TOSUNLUX

TRT8-A1 · TRT8-A2 · TRT8-M1 multifonction

0,1 s – 10 jours · IEC 60947-5-1

Relais temporisés TOSUNLUX (Tosun) TRT8 sur un seul module de 18 mm : TRT8-A à retard à la mise sous tension, 1 ou 2 inverseurs, et TRT8-M1 multifonction à 10 fonctions. Dix plages de 0,1 s à 10 jours réglées par potentiomètre, alimentation 12 à 240 V AC/DC.

EN 61812-1IEC 60947-5-1

0,1 s – 10 jTemporisation

16 A AC-1Sortie

18 mmLargeur

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

3 références

Référence	Modèle TOSUNLUX	Fonction	Sortie	Pouvoir de coupure	Alimentation

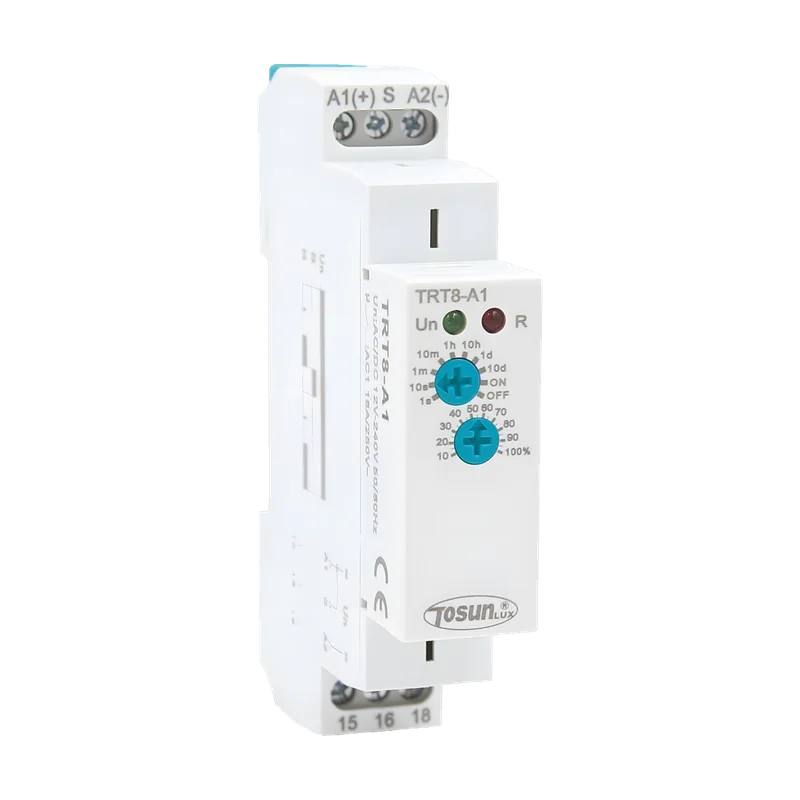

TRT8-A1	TRT8-A1	Retard à la mise sous tension	1 inverseur	16 A (AC-1)	AC/DC 12 – 240 V
TRT8-A2	TRT8-A2	Retard à la mise sous tension	2 inverseurs	2 × 16 A (AC-1)	AC/DC 12 – 240 V

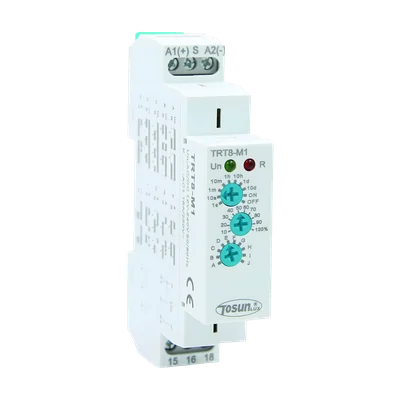

TRT8-M1 W240	TRT8-M1	Multifonction : 10 fonctions A à J	1 inverseur	16 A (AC-1)	AC/DC 12 – 240 V (version W240)

Aussi recherché sous : TRT8 · TRT8-M1 · W240 · 10J

Tableaux de choix

Matrice de fonctions des relais de contrôle

● fonction assurée.

Fonction	TDP-1 · TDP-3	TDP-2	TDP-4	JL-VP	TRV8	TRL8	TRT8
Surtension
Sous-tension
Surintensité
Ordre et absence de phases
Déséquilibre de phases
Niveau de liquide
Temporisation de sortie
Réenclenchement automatique
Coupure de puissance intégrée
Contact de sortie
Montage rail DIN

Caractéristiques techniques

Électrique
Type	Relais temporisé modulaire
Alimentation — version W240	AC/DC 12 – 240 V · 50 – 60 Hz
Alimentation — version A230	AC 230 V · 50 – 60 Hz
Bornes d'alimentation	A1 – A2
Tolérance de tension	−15 % · +10 %
Consommation (W240)	AC 0,09 – 3 VA · DC 0,05 – 1,7 W
Tension d'isolement	250 V · 4 kV entre alimentation et contacts 1
Plages de temps	0,1 s à 10 jours en 10 plages · positions ON et OFF
Réglage	Par potentiomètre
Précision de réglage	10 % (mécanique)
Fidélité de répétition	0,2 %
Fonctions TRT8-M1	5 commandées par l'alimentation · 4 par l'entrée de commande · 1 télérupteur
Sortie	1 ou 2 inverseurs · 16 A (AC-1)
Tension commutée	AC 250 V · DC 24 V
Charge minimale en courant continu	500 mW
Signalisation	LED verte : alimentation · LED rouge : sortie
Endurance	Mécanique 1 × 10⁷ · électrique (AC-1) 1 × 10⁵ manœuvres
Temps de réarmement	200 ms max
Temporisations	0,1 s à 10 jours en 10 plages 1

Mécanique
Encombrement	1 module 18 mm · hauteur 90 mm · profondeur 64 mm
Montage	Rail DIN

Environnement
Température de service	−20 °C à +55 °C
Température de stockage	−35 °C à +75 °C
Degré de protection	IP20 1

Conformité
Normes	EN 61812-1 · IEC 60947-5-1
