Série · Relais statique · SSR-DA

Relais statiques monophasés SSR-DA

Name: Relais statiques monophasés SSR-DA
Brand: TOSUNLUX

40 · 60 · 75 A · commande 3 – 32 V DC · dissipateurs

TOSUNLUX (Tosun) · 40–75 A · IEC 62314

Relais statiques (SSR) pour commuter sans usure ni bruit des charges résistives en courant alternatif (résistances de chauffage, fours, extrudeuses) à partir d'une sortie d'automate ou de régulateur de température en courant continu. À monter sur dissipateur.

IEC 62314

40–75 ACourant

3–32 V DCCommande

Au zéro de tensionCommutation

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

4 références

Référence	Courant de charge	Tension de charge	Commande	Montage conseillé

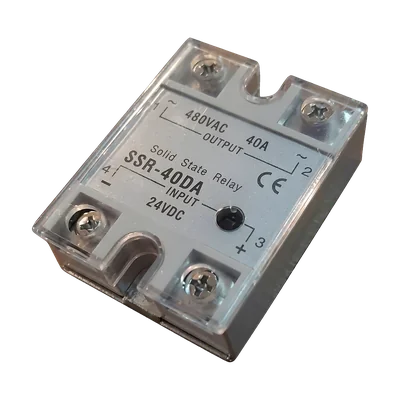

Relais statique SSR 40DA	40 A	480 V AC	24 V DC · 3 – 32 V DC	Sur dissipateur
Relais statique SSR 60DA	60 A	480 V AC	24 V DC · 3 – 32 V DC	Sur dissipateur
Relais statique SSR 75DA	75 A	24 – 380 V AC 1	3 – 32 V DC 1	Sur dissipateur ventilé

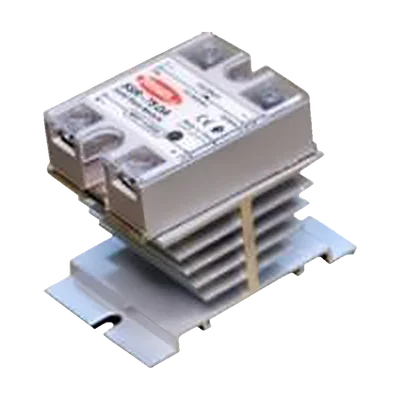

Dissipateur de chaleur pour relais statique	—	—	—	Profilé aluminium

Aussi recherché sous : SSR-40DA · SSR-60DA · SSR-75DA · 40DA · 60DA · 75DA

Caractéristiques techniques

Électrique
Type	Relais statique monophasé, entrée DC, sortie AC (« DA »)
Commutation	Au passage par zéro de la tension 1
Signalisation	LED d'entrée

Mécanique
Raccordement	4 bornes à vis · capot de protection
Montage	Sur dissipateur avec pâte thermique (déclassement au-delà de 10 A sans dissipateur)

Conformité
Isolement entrée / sortie	2 500 V AC 1
Norme / marquage	IEC 62314 2

Documentation

TypeLangueFormat
Fiche technique Relais statiques monophasés SSR-DA FR PDF · 358 ko Télécharger
Fiche technique مرحلات صلبة أحادية الطور SSR-DA AR PDF · 280 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
