Série · Relais embrochable · MN4T / 57.04 / TS80-2

Relais embrochables industriels MN4T · 57.04 · TS80-2

Name: Relais embrochables industriels MN4T · 57.04 · TS80-2
Brand: TOSUNLUX

4 inverseurs · 2 inverseurs 10 A · bobines 24, 48, 220 V

TOSUNLUX (Tosun) · 24–240 V · IEC 61810-1

Relais de commande embrochables pour armoires d'automatisme : MN4T et 57.04 miniatures à 4 inverseurs (14 broches plates), TS80-2 à 2 inverseurs sur culot rond 8 broches, avec voyant et bouton de test. Socles PYF14A-E et PF083A disponibles.

IEC 61810-1

2 à 4 inverseursContacts

6–10 ACourant

24 · 48 · 220 VBobines

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

7 références

Référence	Contacts	Courant des contacts	Bobine	Socle associé	Modèle TOSUNLUX	Désignation	Broches

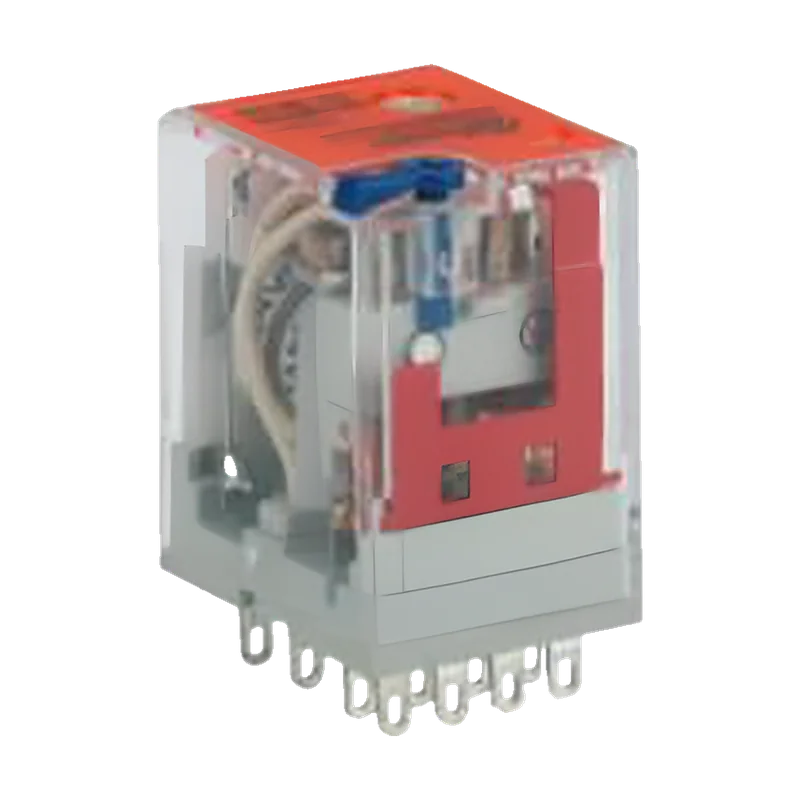

Relais MN4T 220v	4 inverseurs	6 A · 250 V AC 1	220 V AC	PYF14A-E	—	—	—
Relais MN4T 24v	4 inverseurs	6 A · 250 V AC 1	24 V	PYF14A-E	—	—	—
Relais MN4T 48v	4 inverseurs	6 A · 250 V AC 1	48 V	PYF14A-E	—	—	—

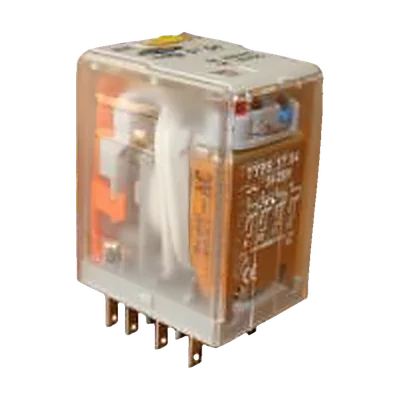

Relais 57.04 220v	4 inverseurs	7 A · 250 V AC 1	220 V AC	PYF14A-E	—	—	—
Relais 57.04 24v	4 inverseurs	7 A · 250 V AC 1	24 V	PYF14A-E	—	—	—

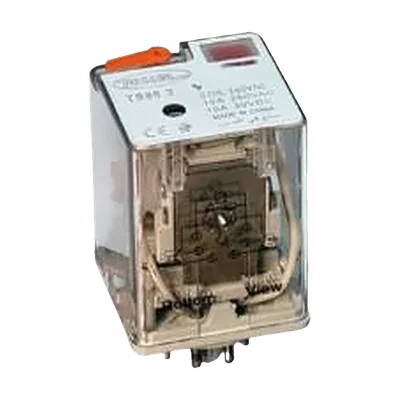

Relais TS80-2 240v	2 inverseurs	10 A	240 V AC	PF083A	—	—	—
Relais de puissance LS-T73 SHD-24DC	1 inverseur	10 A 1	24 V DC	Pour circuit imprimé	—	—	—

Aussi recherché sous : MN4T · TS80-2 · MY4 · 4RT · 2RT · SHD-24DC

Caractéristiques techniques

Électrique
Signalisation	Voyant de bobine et bouton de test manuel 1
Endurance	Mécanique 10⁷ · électrique 10⁵ manœuvres 1
PYF14A-E	14 broches plates

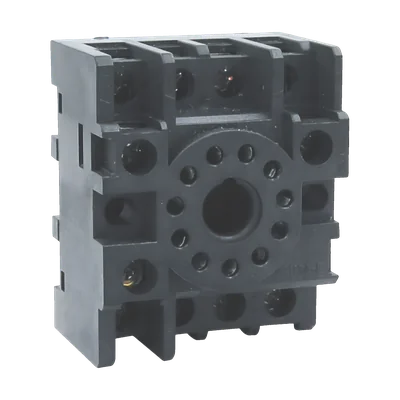

PF113A-E	11 broches rondes

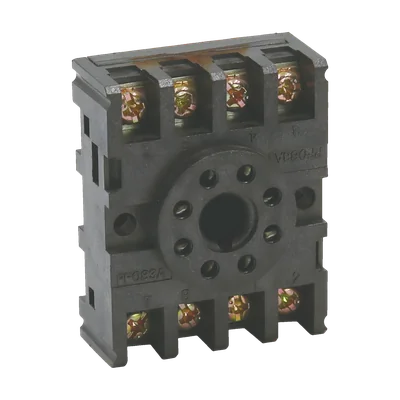

PF083A	8 broches rondes
Type	Relais électromécanique embrochable · Socles pour relais embrochables 1
Tension de bobine	24 · 48 · 220 V AC/DC 1
Tension assignée	300 V 1
Courant assigné	10 A 1

Mécanique
Culots	14 broches plates (MN4T, 57.04) · 8 broches rondes (TS80-2)
Montage	Sur socle PYF14A-E · PF113A-E · PF083A, rail DIN 2
Raccordement	Bornes à vis

Conformité
Norme / marquage	IEC 61810-1 3

Documentation

TypeLangueFormat
Fiche technique Relais embrochables industriels MN4T · 57.04 · TS80-2 FR PDF · 406 ko Télécharger
Fiche technique مرحلات قابلة للتركيب MN4T · 57.04 · TS80-2 AR PDF · 328 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
