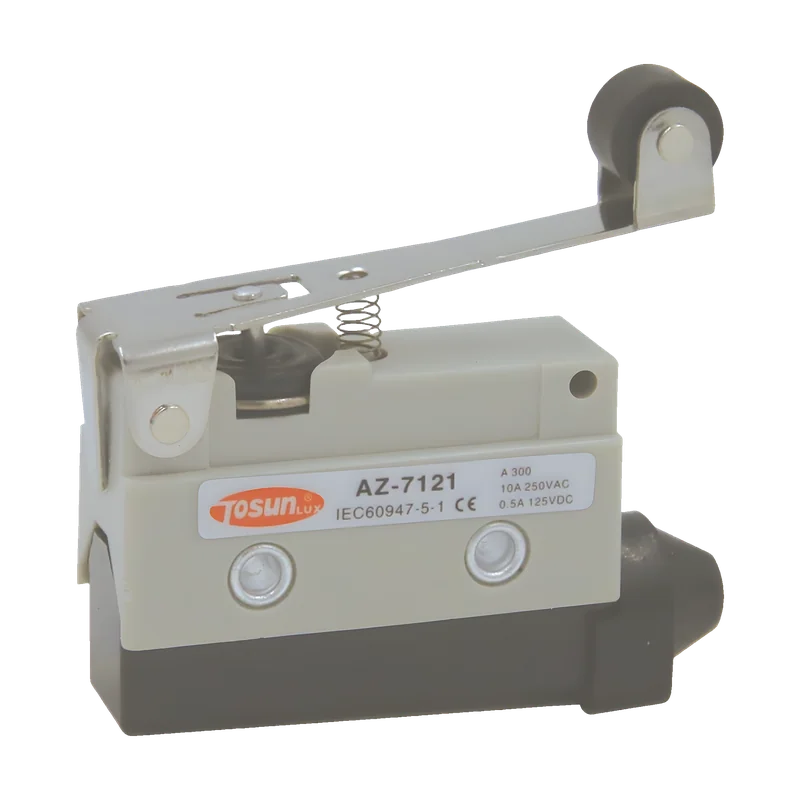

Interrupteur de position TOSUNLUX AZ-7121

Série · Interrupteur de position · AZ-7

Interrupteurs de position compacts AZ-7

Name: Interrupteurs de position compacts AZ-7
Brand: TOSUNLUX

12 organes de commande · 10 A 250 V AC

10 A · 250 V AC · IEC 60947-5-1

Interrupteurs de position compacts TOSUNLUX (Tosun) AZ-7, 10 A 250 V AC, douze organes de commande (poussoirs, leviers, galets, tige souple), pour la détection de position sur machines.

IEC 60947-5-1

10 ACourant

250 V ACTension

12Têtes

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

12 références

Référence	Modèle TOSUNLUX	Organe de commande	Marquage du produit
AZ-7100	AZ-7100	Poussoir court	10 A · 250 V AC
AZ-7110	AZ-7110	Poussoir long	10 A · 250 V AC
AZ-7120	AZ-7120	Levier long	10 A · 250 V AC
AZ-7121	AZ-7121	Levier à galet	10 A · 250 V AC
AZ-7124	AZ-7124	Levier à galet unidirectionnel	10 A · 250 V AC
AZ-7140	AZ-7140	Levier court	10 A · 250 V AC
AZ-7141	AZ-7141	Levier court à galet	10 A · 250 V AC
AZ-7144	AZ-7144	Levier court à galet unidirectionnel	10 A · 250 V AC
AZ-7166	AZ-7166	Tige souple à ressort	10 A · 250 V AC
AZ-7310	AZ-7310	Poussoir à canon fileté	10 A · 250 V AC
AZ-7311	AZ-7311	Poussoir fileté à galet	10 A · 250 V AC

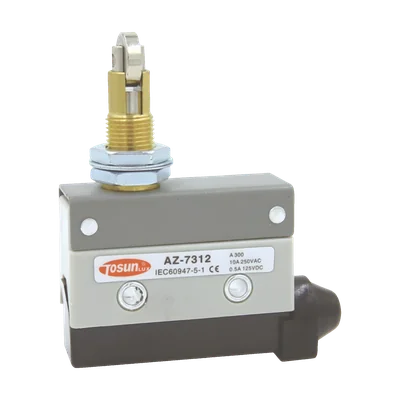

AZ-7312	AZ-7312	Poussoir fileté à galet transversal	10 A · 250 V AC

Aussi recherché sous : AZ-7 · D4MC · D4MC-5020 · D4MC-3030 · D4MC-5040 · D4MC-5000 · D4MC-2000 · D4MC-1000 · D4MC-1020

Caractéristiques techniques

Électrique
Type	Interrupteur de position compact
Courant / tension (plaque)	10 A · 250 V AC
Courant continu (plaque AZ-7121)	0,5 A · 125 V DC
Tension assignée d'isolement Ui	250 V 1
Catégorie d'emploi	AC-15 : 3 A sous 240 V · DC-13 : 0,27 A sous 125 V 2
Contact	Momentané

Mécanique
Boîtier	54 × 21,4 mm · sortie de câble latérale 16,5 mm
Fixation	Latérale · 2 trous Ø 4,2 mm · entraxe 25,4 mm
Encombrement et fixation	54 × 21,4 mm · 2 trous Ø 4,2 mm, entraxe 25 mm 1
Endurance mécanique / électrique	1 × 10⁷ / 2 × 10⁵ manœuvres 1

Environnement
Degré de protection	IP65 1

Conformité
Norme (plaque)	IEC 60947-5-1
Homologation (plaque)	A300 · CE

Documentation

TypeLangueFormat
Fiche technique Interrupteurs de position compacts AZ-7 FR PDF · 326 ko Télécharger
Fiche technique مفاتيح موضع مدمجة AZ-7 AR PDF · 257 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
