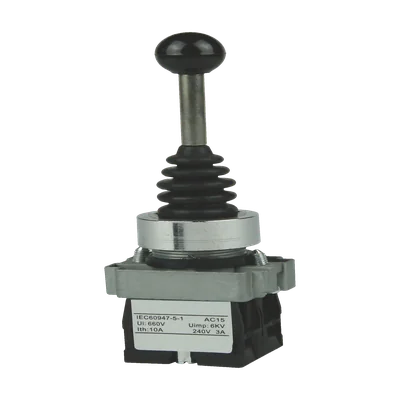

Manipulateur 2 directions TOSUNLUX PD2-PA22

Série · Manipulateur · PD2

Manipulateurs Ø 22 PD2-PA

Name: Manipulateurs Ø 22 PD2-PA
Brand: TOSUNLUX

2 directions · 4 directions

2 et 4 directions · IEC 60947-5-1

Manipulateurs TOSUNLUX (Tosun) PD2 à levier pour pupitres et boîtes de commande : 2 directions (haut / bas) ou 4 directions (haut / bas / gauche / droite), position centrale de repos, un contact NO par direction.

IEC 60947-5-1

2 / 4Directions

Ø 22,3 mmPerçage

15 ACourant

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

4 références

Référence	Directions	Contacts	Hauteur totale
PD2-PA12	2 : haut · bas · repos au centre	2 NO	120 mm
PD2-PA22	2 : haut · bas · repos au centre	2 NO	120 mm
PD2-PA24	4 : haut · bas · gauche · droite · repos au centre	4 NO	144 mm
PD2-PA14	4 : haut · bas · gauche · droite · repos au centre	4 NO	144 mm

Chaque taille existe en version à rappel au centre et en version à positions maintenues.

Aussi recherché sous : XD2-PA12 · XD2-PA24 · XD2-PA12 · XD2-PA24 · XD2 · PD2

Caractéristiques techniques

Électrique
Type	Manipulateur à levier
Courant assigné	15 / 10 / 4 A
Tension assignée	150 / 250 / 600 V
Tension assignée d'isolement Ui	600 V 1
Catégorie d'emploi	AC-15 : 3 A sous 240 V 2
Directions	2 ou 4 · position centrale de repos
Contacts	1 NO par direction
Versions	Rappel au centre ou positions maintenues

Mécanique
Perçage	Ø 22,3 mm
Débattement du levier	30° de chaque côté
Hauteur totale	120 mm (2 directions) · 144 mm (4 directions)
Endurance mécanique / électrique	1 × 10⁶ / 1 × 10⁵ manœuvres 1

Environnement
Degré de protection	IP65 face avant 1

Conformité
Norme produit	IEC 60947-5-1 3

Documentation

TypeLangueFormat
Fiche technique Manipulateurs Ø 22 PD2-PA FR PDF · 320 ko Télécharger
Fiche technique أذرع تحكم Ø 22 — PD2-PA AR PDF · 241 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
