Série · Contacteur · TSC1-D

Contacteurs de puissance série D — TSC1-D

TSC1-D09 → TSC1-D50 · TSC1-D65 → TSC1-D150 · 9–150 A · 4–75 kW

IEC 60947-4-1

Douze calibres de 9 à 150 A en AC-3, soit 4 à 75 kW sous 400 V. Associés à un bloc de contacts auxiliaires, un temporisateur ou un verrouillage mécanique, ils forment un contacteur temporisé, un inverseur ou un démarreur étoile-triangle ; avec un relais thermique, un démarreur électromagnétique.

EN 60947-5-1IEC 60947-4-1IEC 60947-5-1

9–150 AIe AC-3

4–75 kWMoteur 400 V

660 V ACUe max

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

12 références

Référence	Ie AC-3	Ie AC-4	P AC-3 230 V	P AC-3 400 V	Ith	Pôles · contacts	Bobines

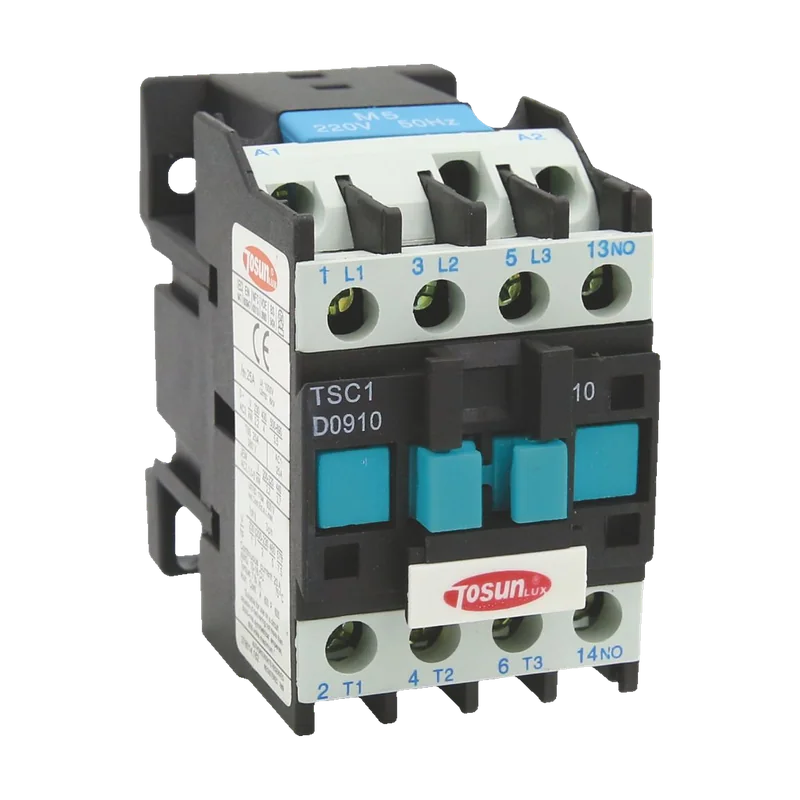

TSC1-D09	9 A	3,5 A	2,2 kW	4 kW	20 A	3P+NO ou NC · 4P 2NO+2NC	220 V · 380 V
TSC1-D12	12 A	5 A	3 kW	5,5 kW	20 A	3P+NO ou NC · 4P 2NO+2NC	24 V AC · 220 V · 380 V
TSC1-D18	18 A	7,7 A	4 kW	7,5 kW	32 A	3P+NO ou NC	220 V · 380 V
TSC1-D25	25 A	8,5 A	5,5 kW	11 kW	40 A	3P+NO ou NC · 4P 2NO+2NC	24 V AC · 220 V · 380 V
TSC1-D32	32 A	12 A	7,5 kW	15 kW	50 A	3P+NO ou NC	220 V · 380 V
TSC1-D40	40 A	18,5 A	11 kW	18,5 kW	60 A	3P+NO+NC	220 V · 380 V
TSC1-D50	50 A	24 A	15 kW	22 kW	80 A	3P+NO+NC	220 V · 380 V
TSC1-D65	65 A	28 A	18,5 kW	30 kW	80 A	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	220 V · 380 V

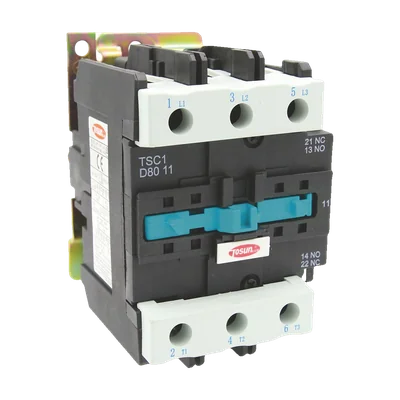

TSC1-D80	80 A	37 A	22 kW	37 kW	95 A	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	220 V · 380 V
TSC1-D95	95 A	44 A	25 kW	45 kW	110 A	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	220 V · 380 V
TSC1-D115	115 A	52 A	30 kW	55 kW	200 A	3P	220 V · 380 V
TSC1-D150	150 A	60 A	40 kW	75 kW	250 A	3P	220 V

Ie AC-3 / AC-4 : courant assigné d'emploi. Puissance moteur triphasé à cage en AC-3. Ith : courant thermique conventionnel. Bobines de 24 à 600 V AC.

Aussi recherché sous : LC1-D09 · LC1-D12 · LC1-D18 · LC1-D25 · LC1-D32 · LC1-D40 · LC1-D50 · TSC1-D · LC1-D · LC1D · TSC1D · AC-3

Tableaux de choix

Tableau de sélection

Référence	AC-3 400 V (A)	Moteur 400 V (kW)	AC-4 400 V (A)	Ith (A)	Contacts	A × B × C (mm)
TSC1-D09	9	4	3,5	20	3P+NO ou NC · 4P 2NO+2NC	47 × 76 × 82
TSC1-D12	12	5,5	5	20	3P+NO ou NC · 4P 2NO+2NC	47 × 76 × 82
TSC1-D18	18	7,5	7,7	32	3P+NO ou NC	47 × 76 × 87
TSC1-D25	25	11	8,5	40	3P+NO ou NC · 4P 2NO+2NC	57 × 86 × 95
TSC1-D32	32	15	12	50	3P+NO ou NC	57 × 86 × 100
TSC1-D40	40	18,5	18,5	60	3P+NO+NC	77 × 129 × 116
TSC1-D50	50	22	24	80	3P+NO+NC	77 × 129 × 116
TSC1-D65	65	30	28	80	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	77 × 129 × 116
TSC1-D80	80	37	37	95	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	87 × 129 × 127
TSC1-D95	95	45	44	110	3P+NO+NC · 4P 2NO+2NC · 4P 4NO	87 × 129 × 127
TSC1-D115	115	55	52	200	3P	120 × 158 × 132
TSC1-D150	150	75	60	250	3P	120 × 158 × 132

Configurateur de référence

Choisissez le calibre et la tension de la bobine : la référence complète s'affiche, prête à copier.

Code de commande

Référence complète = référence du contacteur + code de la bobine. Exemple : TSC1-D09 + M7 = TSC1-D09M7, bobine 220 V 50/60 Hz. Bobines standard : 220 V (M7) · 380 V (Q7) · 24 V AC (B7).

Tension de bobine (V)	24	42	48	110	220	230	240	380	400	415	440
50 Hz	B5	D5	E5	F5	M5	P5	U5	Q5	V5	N5	R5
60 Hz	B6	D6	E6	F6	M6	—	U6	Q6	—	—	R6
50/60 Hz	B7	D7	E7	F7	M7	P7	U7	Q7	V7	N7	R7

Associations

Relais thermique TSR2-D monté directement sous le contacteur. Blocs additifs communs à tous les calibres, en façade : contacts auxiliaires TSA1-DN11 (NO + NC) · TSA1-DN22 (2NO + 2NC), temporisateurs pneumatiques TSA2-DT2 · TSA2-DT4 (retard au travail) et TSA3-DR2 (retard au repos).

Contacteur	Relais thermique	Plage de réglage	Bobine de rechange	Démarreur en coffret
TSC1-D09	TSR2-D1312 · TSR2-D1314	5,5 – 8 A · 7 – 10 A	TSX1-D2	TSE1-D09
TSC1-D12	TSR2-D1316	9 – 13 A	TSX1-D2	TSE1-D12
TSC1-D18	TSR2-D1321	12 – 18 A	TSX1-D2	TSE1-D18
TSC1-D25	TSR2-D1322 · TSR2-D2353	17 – 25 A · 23 – 32 A	TSX1-D4	TSE1-D25
TSC1-D32	TSR2-D1353 · TSR2-D2355	23 – 32 A · 28 – 36 A	TSX1-D4	TSE1-D32
TSC1-D40	TSR2-D3353 · TSR2-D3355	23 – 32 A · 30 – 40 A	TSX1-D6	—
TSC1-D50	TSR2-D3357 · TSR2-D3359	37 – 50 A · 48 – 65 A	TSX1-D6	—
TSC1-D65	TSR2-D3361	55 – 70 A	TSX1-D6	—
TSC1-D80	TSR2-D3363 · TSR2-D3365	63 – 80 A · 80 – 93 A	TSX1-D6	—
TSC1-D95	TSR2-D3365	80 – 93 A	TSX1-D6	—

Comparatif des contacteurs

Série	Courant AC-3	Tension d'emploi max.	Uimp	Endurance mécanique	Contacts	Accessoires	Usage conseillé
TSC1-K	9 – 12 A	660 V	6 kV	10 × 10⁶ manœuvres	3P + NO / NC	Bobines 24 V AC / DC · 220 V	Petits moteurs jusqu'à 5,5 kW, coffrets compacts
TSC-D	9 – 32 A	660 V	6 kV	8 – 10 × 10⁶ manœuvres	3P + NO / NC	Relais TSR2-D · blocs TSA1 / TSA2	Moteurs jusqu'à 15 kW, usage général
TSC7	9 – 32 A	660 V	6 kV	10 × 10⁶ manœuvres	3P + NO + NC	Relais TSR2-D · bobines TSC7	Tableaux compacts, NO + NC intégrés
TSC1-D	9 – 150 A	660 V	6 kV (D09 – D95) · 8 kV	6 – 10 × 10⁶ manœuvres	3P + NO / NC · 4P	Relais TSR2-D · blocs TSA1 / TSA2 / TSA3 · bobines TSX1	Industrie : moteurs jusqu'à 75 kW, inverseurs, étoile-triangle
TSC1-F	115 – 150 A	1 000 V	8 kV	10 × 10⁶ manœuvres	3P + 1 NO + 1 NC	Bobines 220 V · 380 V	Gros moteurs 55 – 75 kW, distribution AC-1 jusqu'à 250 A
LCH8	AC-7a 25 – 63 A	400 V	4 kV	1 × 10⁶ manœuvres	2P · 4P NO / NC	Bobines AC 24 · 110 · 230 V	Tertiaire et résidentiel : éclairage, chauffage, délestage en tableau modulaire

Encombrement et fixation

Cotes en mm. A × B × C : largeur × hauteur × profondeur · D : profondeur avec bloc additif · a × b : entraxes de fixation · Ø : trous de fixation.

Référence	A	B	C	D	a	b	Ø
TSC1-D09	47	76	82	113	34/35	50/60	4,5
TSC1-D12	47	76	82	113	34/35	50/60	4,5
TSC1-D18	47	76	87	118	34/35	50/60	4,5
TSC1-D25	57	86	95	126	40	48	4,5
TSC1-D32	57	86	100	131	40	48	4,5
TSC1-D40	77	129	116	145	40	100/110	6,5
TSC1-D50	77	129	116	145	40	100/110	6,5
TSC1-D65	77	129	116	145	40	100/110	6,5
TSC1-D80	87	129	127	175	40	100/110	6,5
TSC1-D95	87	129	127	175	40	100/110	6,5
TSC1-D115	120	158	132	—	134	96,2	M8
TSC1-D150	120	158	132	—	134	96,2	M8

Schéma de raccordement

Démarrage direct d'un moteur triphasé : Q1 protection, KM1 contacteur TSC1-D, F1 relais thermique TSR2-D ; commande par S1 (marche) et S0 (arrêt), auto-maintien par le contact KM1 13 – 14.

Guide de choix — exemple chiffré

Moteur asynchrone 7,5 kW · 400 V · cos φ 0,85 · rendement 0,88. In = 7 500 / (√3 × 400 × 0,85 × 0,88) = 14,5 A. Contacteur dont le courant AC-3 ≥ 14,5 A : TSC1-D18 (18 A, 7,5 kW). Relais thermique TSR2-D1321 (12 – 18 A), réglé sur 14,5 A. Bobine 220 V 50/60 Hz : référence TSC1-D18M7. Démarreur équivalent en coffret : TSE1-D18.

Caractéristiques techniques

Électrique
Type	Contacteur AC électromagnétique
Pôles	3P · 4P selon référence
Tension assignée d'emploi max.	660 V AC
Fréquence	50 / 60 Hz
Ie AC-3	9 – 150 A
Ie AC-4	3,5 – 60 A
Puissance moteur AC-3 400 V	4 – 75 kW
Courant thermique Ith	20 – 250 A
Courant assigné d'emploi AC-1	20 A (D09, D12) → 250 A (D150) · égal à Ith 1
Tension assignée d'isolement Ui	690 V 2
Tension assignée de tenue aux chocs Uimp	6 kV (D09 – D95) · 8 kV (D115 – D150) 3
Tensions de bobine TOSUN	24 – 600 V AC · 50/60 Hz
Bobines au catalogue	220 V · 380 V · 24 V AC (D12, D25)
Contacts auxiliaires intégrés	NO ou NC (D09–D32) · NO+NC (D40–D95) · aucun (D115–D150)

Mécanique
Endurance électrique AC-3 (D09–D95)	0,6 – 1 × 10⁶ manœuvres
Endurance électrique AC-4 (D09–D95)	0,1 – 0,2 × 10⁶ manœuvres
Endurance mécanique (D09–D95)	6 – 10 × 10⁶ manœuvres
Encombrement A × B × C et fixation	47 × 76 × 82 mm (D09) → 120 × 158 × 132 mm (D150) · rail DIN 35 mm (≤ D95) ou vis 2

Conformité
Norme	IEC 60947-4-1

Documentation

TypeLangueFormat
Fiche technique Contacteurs de puissance série D — TSC1-D FR PDF · 695 ko Télécharger
Fiche technique كونتاكتورات استطاعة السلسلة D — TSC1-D AR PDF · 600 ko Télécharger
Certificat · Vérification de conformité CE Intertek · 210200110SHA-V1 · EN IEC 60947-4-1:2019 · EN 60947-5-1:2017 EN WebP · 175 ko Télécharger
Certificat · Certificat d'essai CB (IECEE) Intertek Semko · SE-104717 · IEC 60947-4-1:2018 · IEC 60947-5-1:2016 EN WebP · 58 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger

Dans la même famille

Toute la famille →

Bloc de contacts auxiliaires TOSUNLUX TSA1-DN22

Blocs de contacts auxiliaires TSA1-DN TSA1-DN11 · TSA1-DN22 Contacteurs · 2 références EN 60947-5-1IEC 60947-4-1IEC 60947-5-1

Bobines de rechange pour contacteurs TSX1 TSX1-D2 · D4 · D6 · bobines N2, M7 et TSC7 Contacteurs · 21 références

Mini-contacteurs TSC1-K TSC1-K09 · TSC1-K12 · 9–12 A · 4–5,5 kW Contacteurs · 2 références EN 60947-5-1IEC 60947-4-1IEC 60947-5-1

Contacteur modulaire TOSUNLUX LCH8-25 2P

Contacteurs modulaires LCH8 LCH8-25 2P · LCH8-63 4P · rail DIN Contacteurs · 2 références IEC 60947-1IEC 60947-4-1

Questions fréquentes

Questions fréquentes — Contacteurs de puissance série D — TSC1-D

Quels calibres de contacteurs TSC1-D ?

Douze calibres de 9 à 150 A en AC-3, soit 4 à 75 kW sous 400 V : LC1-D09 à LC1-D50, puis TSC1-D65 à TSC1-D150.

Quelles tensions de bobine ?

TOSUN propose des bobines de 24 à 600 V AC, 50/60 Hz.

Peut-on réaliser un inverseur ou un démarreur étoile-triangle ?

Oui. Associés à un bloc de contacts auxiliaires, un temporisateur ou un verrouillage mécanique, ils forment un contacteur temporisé, un inverseur ou un démarreur étoile-triangle ; avec un relais thermique, un démarreur électromagnétique.

Selon quelles normes les TSC1-D sont-ils certifiés ?

IEC 60947-4-1 : vérification de conformité CE (EN IEC 60947-4-1, EN 60947-5-1) et certificat d'essai CB (IECEE) IEC 60947-4-1 · IEC 60947-5-1.
