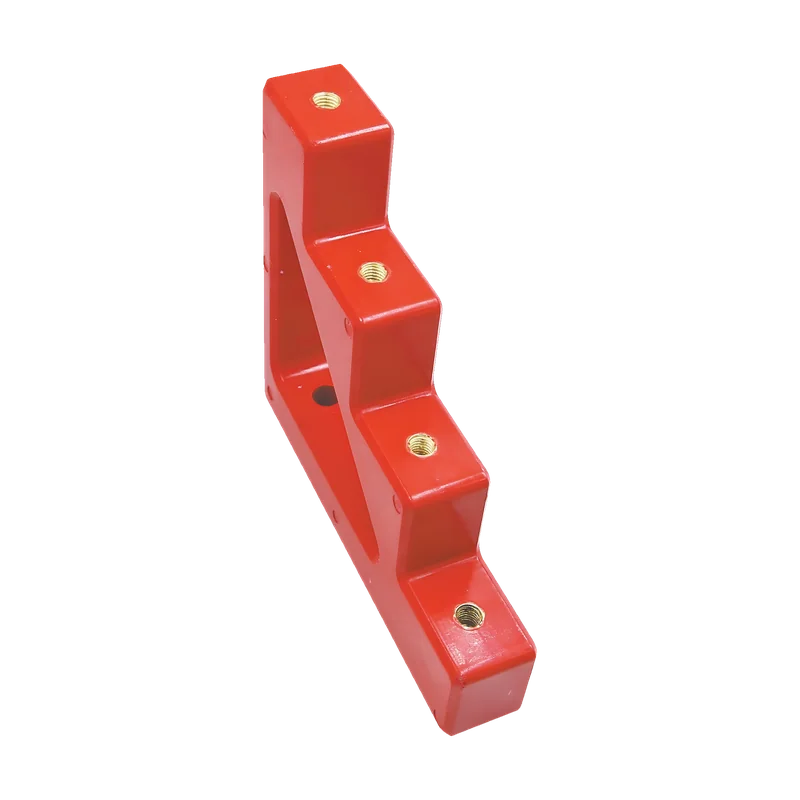

Support de jeu de barres TOSUNLUX CT4-40

Série · Support de barres · CT

Supports de jeu de barres CT & isolateurs SM

Name: Supports de jeu de barres CT & isolateurs SM
Brand: TOSUNLUX

CT2-20 · CT4-30 · CT4-40 · CT4-50 · SM-25 à SM-51

2 et 4 barres · IEC 61439-1

Supports isolants TOSUNLUX (Tosun) en escalier pour jeux de barres en cuivre : CT2 pour deux barres, CT4 pour quatre barres (3 phases + neutre). Isolateurs SM à inserts filetés pour la fixation des barres et des borniers.

IEC 61439-1

2 / 4Barres

4Tailles CT

SM-25 à 51Isolateurs

Demander un devis →

Fiche technique PDF

Disponibilité à confirmer au showroom de Tanger · 06 35 77 42 59

Sélecteur de références

9 références

Référence	Modèle TOSUNLUX	Désignation	Dimensions

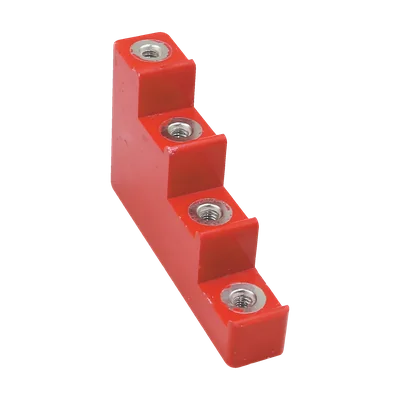

CT-2-20	CT2-20	Support en escalier pour 2 barres	100 × 60 mm
CT-4-30	CT4-30	Support en escalier pour 4 barres	132 × 130 mm
CT-4-40	CT4-40	Support en escalier pour 4 barres	164 × 148 mm
CT-4-50	CT4-50	Support en escalier pour 4 barres	212 × 200 mm
SM-25	—	Isolateur à inserts filetés	—
SM-30	—	Isolateur à inserts filetés	—
SM-35	—	Isolateur à inserts filetés	—
SM-40	—	Isolateur à inserts filetés	—
SM-51	—	Isolateur à inserts filetés	—

Caractéristiques techniques

Électrique
Type	Supports isolants pour jeux de barres
Tension assignée	Ui 690 V 1

Mécanique
CT2-20	100 × 60 mm
CT4-30 · CT4-40 · CT4-50	132 × 130 · 164 × 148 · 212 × 200 mm

Conformité
Norme / marquage	IEC 61439-1 2

Documentation

TypeLangueFormat
Fiche technique Supports de jeu de barres CT & isolateurs SM FR PDF · 286 ko Télécharger
Fiche technique حوامل قضبان التوزيع CT وعوازل SM AR PDF · 224 ko Télécharger
Certificat fabricant Quanpin Certification (CNAS · IAF) · ISO 9001:2015 EN WebP · 236 ko Télécharger
